درجات الأغشية العاكسة: دليل المشتري العالمي

ما هو الغشاء العاكس؟

الغشاء العاكس هو الطبقة الهندسية التي تُطبَّق على وجه اللوحة المرورية أو لوحة منطقة العمل أو عمود التحديد، فتجعلها ساطعة ومقروءة في الظلام. وعلى خلاف الطلاء العادي الذي يشتت الضوء في كل الاتجاهات، يعيد الغشاء العاكس نسبة كبيرة من الضوء الوارد نحو مصدره - أي مصابيح المركبة المقتربة - بحيث يرى السائق رسالة متوهجة ومقروءة قبل وقت طويل من أن تصبح اللوحة مرئية بأي طريقة أخرى.

وليست كل الأغشية متساوية في الأداء. تصنّف الصناعة الأغشية إلى درجات تختلف في السطوع والأداء الزاوي والعمر الافتراضي والسعر. والعائلات الثلاث التي يقيّمها معظم المشترين هي Engineering Grade (يُحدَّد غالباً بوصفه Type I أو Type III) وHigh Intensity Prismatic (HIP، Type IV) وDiamond Grade / DG cube-corner (Type XI). واختيار الدرجة الصحيحة من أكثر القرارات تأثيراً في أي برنامج للوحات: فهو يحدد المسافة التي يستطيع عندها السائق قراءة اللوحة، وكيف تصمد اللوحة على مدى عقد من الشمس والعوامل الجوية، وما إذا كان التركيب يستوفي المعيار المعمول به.

يقارن هذا الدليل الدرجات وفق المعايير المهمة - معامل الانعكاس الرجعي والعمر الافتراضي المتوقع وحالات الاستخدام النموذجية - ويربطها بالمعايير العالمية التي يستشهد بها المهندسون فعلاً، من ASTM D4956 في الأمريكتين إلى EN 12899 في أوروبا والمواصفات الوطنية مثل MoRTH وIRC. وهو مكتوب لجمهور عالمي: هيئات الطرق والمقاولون ومصنّعو اللوحات ومشغّلو الموانئ والمناطق الصناعية الذين يوردون عبر الحدود.

كيف يعمل الانعكاس الرجعي

تهيمن تقنيتان بصريتان على السوق، والفرق بينهما يفسّر معظم الفجوة في الأداء بين الدرجات.

أغشية الحبيبات الزجاجية (العدسة المغلّفة)

يضم غشاء الحبيبات الزجاجية آلاف الكريات الزجاجية الدقيقة داخل رابط تحت سطح أملس. وتعمل كل كرية كعدسة صغيرة تركّز الضوء على ظهر عاكس وتعيده نحو المصدر. وهذه هي التقنية الأقدم والأقل تكلفة، وتُستخدم أساساً في أغشية Engineering Grade. وهي موثوقة واقتصادية لكنها تعيد ضوءاً أقل نسبياً، خصوصاً عند الزوايا الواسعة.

الأغشية الموشورية الدقيقة (cube-corner)

يستبدل الغشاء الموشوري الدقيق الحبيبات بموشورات cube-corner مُصنَّعة بدقة - وهي الهندسة نفسها لعاكس الدراجة، لكن مصغّرة. تعيد الموشورات قدراً أكبر بكثير من الضوء الوارد ويمكن هندستها لتؤدي جيداً في الأوضاع الزاوية الصعبة. وأغشية High Intensity Prismatic وDiamond Grade كلاهما موشوري دقيق؛ ويستخدم Diamond Grade تصميم المكعب الكامل (full-cube) الذي يلتقط كل الضوء المتاح تقريباً، ولهذا فهو أسطع فئة في الاستخدام العام.

الرقم المهم: معامل الانعكاس الرجعي (RA)

يُقاس السطوع بـمعامل الانعكاس الرجعي، ويُرمز له بـR_A ويُعبَّر عنه بالكانديلا لكل لوكس لكل متر مربع (cd/lx/m²). وكلما ارتفع R_A كانت اللوحة أسطع. والأهم أن R_A ليس رقماً واحداً - بل يُقاس عند زوايا مراقبة ودخول محددة، لأن الأداء يتغير بتغيّر هندسة الرؤية:

• زاوية المراقبة: الزاوية الصغيرة بين مصابيح المركبة وعين السائق. وتتسع كلما اقتربت المركبة من اللوحة، وفي الشاحنات حيث يجلس السائق أعلى بكثير من المصابيح.
• زاوية الدخول: الزاوية التي يصطدم بها الضوء بوجه اللوحة، وهي مهمة للوحات المركّبة على جانب الطريق أو على المنعطفات أو المعلّقة فوق الطريق.

الخلاصة العملية: قد يبدو غشاء ما ساطعاً في صالة العرض لكنه يخفت عند الزوايا الواسعة. تحافظ الدرجات الموشورية - وDiamond Grade ذو المكعب الكامل خصوصاً - على سطوعها عبر نطاق أوسع بكثير من الزوايا، وهو بالضبط الموضع الذي تُكسب فيه سلامة الليل والمركبات الثقيلة أو تُفقد.

مقارنة أبرز درجات الأغشية

فيما يلي عائلات الدرجات مرتّبة تصاعدياً حسب الأداء. تشير أرقام Type إلى التصنيف الوارد في ASTM D4956، وهي أكثر مواصفات الأغشية استشهاداً في العالم؛ والقيم الدنيا الدقيقة لـR_A معرَّفة في تلك المواصفة وتتباين حسب اللون والزاوية.

Engineering Grade - Type I وType III (حبيبات زجاجية)

Engineering Grade هي العائلة الأساسية ذات الحبيبات الزجاجية. Type I هو الغشاء الأصلي بالعدسة المغلّفة؛ وType III (بحبيبات "عالية الكثافة") منتج بحبيبات أكثر سطوعاً شكّل تاريخياً جسراً نحو الموشورية. وEngineering Grade اقتصادي ومناسب للبيئات منخفضة السرعة جيدة الإضاءة.

• التقنية: عدسة حبيبات زجاجية مغلّفة
• السطوع النسبي: الأدنى بين العائلات الثلاث
• العمر الافتراضي النموذجي: يُضمن عادة نحو 7 سنوات (Type I)، مع ضمانات أطول لمنتجات الحبيبات عالية الكثافة
• الأنسب لـ: مواقف السيارات والطرق الخاصة والشوارع الحضرية منخفضة السرعة واللوحات المؤقتة وغير الحرجة

High Intensity Prismatic - Type IV (موشوري دقيق)

High Intensity Prismatic (HIP) هو حصان العمل في اللوحات الدائمة الحديثة. وبوصفه غشاءً موشورياً دقيقاً فهو أسطع بوضوح من Engineering Grade ذي الحبيبات ويؤدي أفضل عند الزوايا الواسعة، مما يمنح السائقين مسافة قراءة أكبر عند سرعات الطرق السريعة.

• التقنية: موشوري دقيق (cube-corner)
• السطوع النسبي: مرتفع - قفزة كبيرة عن Engineering Grade
• العمر الافتراضي النموذجي: يُضمن عادة نحو 10-12 سنة
• الأنسب لـ: معظم اللوحات الدائمة التنظيمية والتحذيرية والإرشادية على الشرايين الحضرية والطرق السريعة الريفية

Diamond Grade / DG cube-corner - Type XI (موشوري دقيق بمكعب كامل)

Diamond Grade (الاسم التجاري المعروف على نطاق واسع لغشاء المكعب الكامل؛ و"DG cube" هو المصطلح العام) هو أسطع فئة في الاستخدام العام. تعيد موشوراته ذات المكعب الكامل كل الضوء المتاح تقريباً، وهو يتفوق عند زوايا المراقبة الواسعة الأهم للشاحنات واللوحات المعلّقة والسائقين القريبين من اللوحات الكبيرة.

• التقنية: موشوري دقيق بمكعب كامل
• السطوع النسبي: الأعلى المتاح - أعلى بكثير من HIP، خصوصاً عند الزوايا الواسعة
• العمر الافتراضي النموذجي: يُضمن عادة نحو 12 سنة أو أكثر
• الأنسب لـ: الطرق السريعة عالية السرعة واللوحات الإرشادية المعلّقة والكبيرة والتقاطعات المعقدة ومناطق العمل عالية الخطورة

المعايير والتصنيفات العالمية

تُحدَّد الأغشية بطرق مختلفة حول العالم، لكن المعايير الرائدة قابلة للتبادل إلى حد كبير. ومعرفة المعيار الذي يحكم مشروعك تجنّبك عدم التطابق المكلف.

ASTM D4956 (الأمريكتان ومرجع عالمي واسع)

ASTM D4956 هي المواصفة المرجعية للأغشية العاكسة. تعرّف تصنيف Type I حتى Type XI المستخدم في هذا الدليل، وتحدد القيم الدنيا لمعامل الانعكاس الرجعي حسب اللون وزاوية المراقبة وزاوية الدخول. وعندما تذكر ورقة بيانات "Type IV" أو "Type XI" فهي تستشهد بـD4956.

MUTCD وFHWA (الولايات المتحدة)

يحكم Manual on Uniform Traffic Control Devices (MUTCD) كيفية استخدام اللوحات وأماكنها في الولايات المتحدة، ويحدد مستويات الحد الأدنى للانعكاس الرجعي المحافظ عليه التي يجب على الهيئات الإبقاء عليها أثناء الخدمة - وهو اشتراط دورة حياة، لا مجرد مواصفة عند الشراء.

EN 12899-1 وفئات CEN (أوروبا)

في أوروبا تخضع اللوحات الدائمة لـEN 12899-1، التي تصنّف الأغشية إلى فئات أداء (يُشار إليها عادة بـRA1 وRA2 وRA3) تتوافق تقريباً مع أغشية Engineering Grade وHigh Intensity Prismatic وفئة Diamond على التوالي. ويجب على اللوحات الحاملة لعلامة CE الإعلان عن فئة انعكاسها الرجعي.

المواصفات الوطنية: MoRTH وIRC وAASHTO وغيرها

تضيف دول كثيرة مواصفاتها الخاصة فوق المعايير الدولية. فمواصفات MoRTH ورموز IRC في الهند (مثل IRC:67 للوحات الطرق) تحدد أنواع الأغشية حسب فئة الطريق؛ وإرشادات AASHTO توجّه الممارسة الأمريكية؛ وتشير هيئات الخليج وأفريقيا وجنوب شرق آسيا كثيراً إلى ASTM D4956 أو EN 12899 مباشرة. وبالنسبة لهياكل دعم اللوحات والسلامة السلبية، قد تنطبق أيضاً معايير ذات صلة مثل EN 12767 (السلامة السلبية لهياكل الدعم)، وللحواجز EN 1317 وMASH، على المشروع الأوسع وإن لم تحكم الغشاء نفسه.

الاختيار حسب التطبيق

تعتمد الدرجة المناسبة على السرعة وحجم اللوحة وهندسة الرؤية والإضاءة المحيطة وعواقب فوات الرسالة. استخدم هذه السيناريوهات كنقطة انطلاق ثم تحقق مقابل معيارك المعمول به.

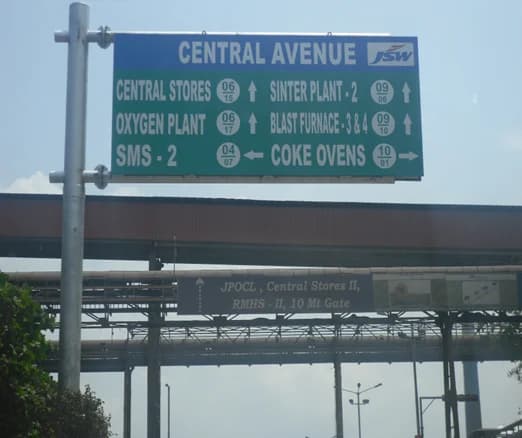

الطرق السريعة عالية السرعة

عند سرعات الطرق السريعة يحتاج السائقون إلى مسافات قراءة طويلة وأداء موثوق عند الزوايا الواسعة التي تنشئها اللوحات المعلّقة والكبيرة. وDiamond Grade (Type XI) هو الخيار المفضَّل للوحات الإرشادية والمعلّقة والتحذيرية الحرجة؛ بينما High Intensity Prismatic (Type IV) معيار شائع واقتصادي للوحات التنظيمية والتحذيرية على امتداد المسار.

الطرق الحضرية والشرايين

تتسم البيئات الحضرية بأضواء متنافسة وخطوط رؤية معقدة لكن بسرعات أقل. يغطّي High Intensity Prismatic معظم اللوحات الدائمة التنظيمية والتحذيرية جيداً، في حين قد يكون Engineering Grade مقبولاً للشوارع المحلية منخفضة السرعة جيدة الإضاءة واللوحات غير الحرجة حين تكون الميزانيات محدودة.

مناطق العمل والتحكم المروري المؤقت

مناطق العمل عالية الخطورة، وغالباً ليلاً، مع تحويلات متكررة للمسارات. وتفرض ولايات قضائية كثيرة غشاءً موشورياً برتقالياً فلورياً (HIP أو Diamond Grade) للوحات المؤقتة لأن الصبغة الفلورية تضيف وضوحاً نهارياً بينما يعظّم الغشاء الموشوري السطوع الليلي. ويُفضَّل Diamond Grade حيث تكون سرعات الإغلاق والمخاطر أعلى.

الموانئ والمحطات والمناطق الصناعية

تجمع الموانئ ومراكز اللوجستيات بين حركة المركبات الثقيلة والهندسة الضيقة والظروف الجوية القاسية، بما فيها الهواء الساحلي المحمّل بالملح. وتقاوم الدرجات الموشورية المتينة العوامل الجوية وتوفّر السطوع الزاوي الواسع الذي يعتمد عليه سائقو الشاحنات الجالسون أعلى بكثير من مصابيحهم. حدّد أغشية موشورية على ركائز ألمنيوم متينة لمقاومة التآكل في هذه البيئات.

وضوح المركبات والتحديد

إلى جانب اللوحات، يُستخدم الغشاء العاكس في علامات وضوح المركبات (المحكومة في مناطق كثيرة بمعايير مثل ECE Regulation 104) وفي أعمدة التحديد وعلامات الأجسام. وترتفع درجة هذه التطبيقات أيضاً مع السرعة والخطورة.

التوريد والإمداد العالمي

الغشاء العاكس منتج متخصص محكوم بالمعايير، والخطأ فيه مكلف: فاللوحة التي تفشل في فئة انعكاسها الرجعي يجب إعادة تصنيعها وتركيبها. وهذا يجعل شريك التوريد الكفؤ لا يقل أهمية عن الغشاء نفسه.

TMR Road Safety مورّد ومصدّر عالمي، وليست مصنّعاً. ومقرها في بنغالور، الهند، نحصل على الأغشية العاكسة واللوحات الجاهزة ومنتجات مناطق العمل وعتاد السلامة المرورية ذي الصلة من مصنّعين راسخين وموثوقين، ثم نتولى توثيق التصدير والتسليم العالمي. ويتيح هذا النموذج للمشترين مطابقة الدرجة الصحيحة مع المعيار المعمول به - ASTM D4956 أو EN 12899 أو MoRTH أو IRC أو مواصفة محلية - دون التقيّد بكتالوج مصنع واحد.

ما ينبغي تأكيده قبل الطلب

• الدرجة والفئة: اذكر ASTM Type أو فئة EN التي تشترطها هيئة الطرق لديك.
• اللون والحد الأدنى لـR_A: للألوان المختلفة معاملات دنيا مختلفة؛ تحقق من استيفائها للمعيار.
• الركيزة واللاصق: طابِق الغشاء مع سُمك الألمنيوم الصحيح وفئة اللاصق المناسبة للمناخ.
• الضمان والتوثيق: احصل على ورقة بيانات المصنّع والضمان، وعند اللزوم شهادات المطابقة.
• اللوجستيات: أكّد التغليف ومهلة التسليم وشروط Incoterms للتسليم عبر الحدود.

سواء احتجت حاوية من غشاء Type XI لبرنامج طريق سريع أو لوحات HIP جاهزة لترقية حضرية، فإن التوريد عبر متخصص يبقي الدرجة والمعيار والمستندات متوائمة من عرض السعر حتى التسليم.

الخلاصة: طابِق الدرجة مع المهمة

وُجدت درجات الأغشية العاكسة لأن غشاءً واحداً لا يمكن أن يخدم كل طريق اقتصادياً. يتولى Engineering Grade اللوحات غير الحرجة منخفضة السرعة بأدنى تكلفة؛ وHigh Intensity Prismatic هو المعيار الموثوق لمعظم اللوحات الدائمة على الطرق السريعة والشرايين؛ وDiamond Grade / DG cube (Type XI) يقدّم الأداء الأسطع والأوسع زاوياً للتطبيقات عالية السرعة والمعلّقة وعالية الخطورة.

قرّر وفق السرعة وحجم اللوحة وهندسة الرؤية والمعيار المعمول به - ASTM D4956 أو EN 12899 أو مواصفتك الوطنية - وحدّد دائماً بالفئة لا بالعلامة التجارية. إذا أصبت في هذه المدخلات بقيت اللوحة مقروءة ومطابقة وآمنة طوال عمرها الافتراضي كاملاً.
